正置透反金相显微镜

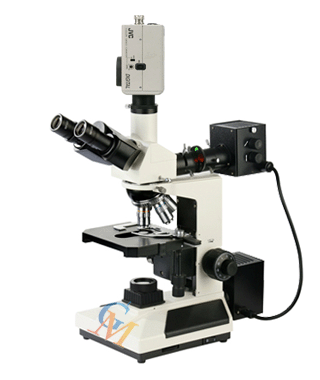

正置透反金相显微镜        型号:GMM-150

用途:
         GMM-150 透反射(双色)正置金相显微镜配置透反射照明系统,长距平场消色差物镜(无盖玻片)、大视野目镜和内置偏光观察装置,光学系统成像清晰,视野广阔,适用于工矿企业,高等院校及科研等机构作材料内部组织结构观察。透反射金相显微镜属中型金相显微镜,透反射式金相显微镜采用了透反射照明形式.本系列反射金相显微镜坚固稳定,充分保证完善的机械性能,反射金相显微镜可供工厂、高等院校、科研所及电子工业部门作金相、岩相、晶体等方面的试验与分析之用,透反射金相显微镜主要应用于高等院校实验室、研究所等机构。
性能特点:
▲      配置大视野目镜和长距平场消色差物镜(无盖玻片),视场大而清晰。
▲      粗微动同轴调焦机构,粗动松紧可调,带锁紧和限位装置,微动格值:2μm。
▲      透反射照明系统可同时照明物体,某些物体可以看到其特殊效果。
▲      6V20W卤素灯,亮度可调。
▲      三目镜筒,可自由切换正常观察与偏光观察,可进行100%透光摄影
成像系统简介:
        GMM-150P/150S系列透反射金相显微镜是通过光电转换后可与计算机,数码相机以及电视机等设备结合在一起,不仅可以在目镜上观察,还能在显示屏幕上观察实时动态图像,还可在计算机,数码相机上将所需要的图片进行编辑、保存和打印。
技术参数:

大视野目镜 放大倍数(X) 视场(mm)
10X Φ18
长距平场消色差物镜(无盖玻片) 放大倍数(X) 数值孔径(NA) 工作距离(mm)
5X 0.12 18.3
10X 0.25 8.9
40X 0.60 3.7
60X 0.75 0.66
光学放大倍数 50X--600X
系统参考放大倍数 50X-1200X
目镜筒 三目镜,倾斜30˚,(内置检偏振片,可进行切换)
照明系统 6V 20W卤素灯,亮度可调;落射照明器带视场光栏、孔径光栏、起偏振片,(红,蓝,绿)滤色片和磨砂玻璃
透射照明系统 6V 20W 卤素灯,亮度可调;阿贝聚光镜  NA.1.25  可上下升降;(蓝,绿)滤色片和磨砂玻璃;集光器, 卤素灯适用
滤色片组 黄色、蓝色、绿色、磨砂玻璃
调焦机构 粗微动同轴调焦, 微动格值:2μm, 粗动松紧调节,带锁紧和限位装置
载物台移动范围 双层机械移动式(尺寸:160mmX140mm,移动范围:75mmX50mm)
转换器 四孔(内向式滚珠内定位)
仪器选配件:
大视野目镜WF16X(Φ11mm);分划刻度目镜10X(Φ18mm) 格值0.1mm/格
长距平场消色差物镜:PL L 50X/0.70; PL L 80X/0.80; 100X/0.85 (弹簧);
金相分析软件:GM—JX2000
金相图像测量软件:GM—2000M
